脫硫煙氣擋板門是一種應用于鍋爐脫硫煙道中控制煙氣流動的工業閥門，是用來調節煙氣在鍋爐或工業爐內的流量和方向，以滿足不同工藝要求和生產需要的工業生產用的設備。

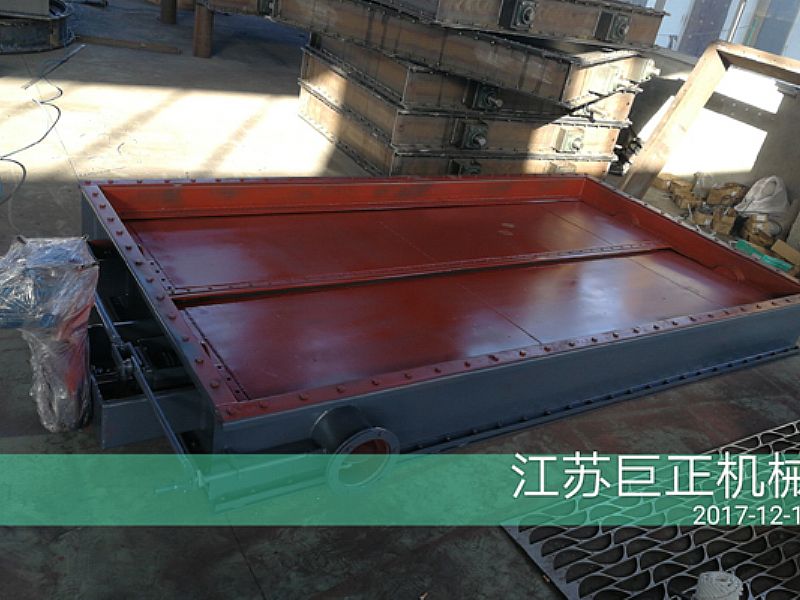

擋板門結構
擋板門主要由門體、導軌、雙百葉窗、加強筋、密封條等部分組成。其中，門體是指擋板門的主體部分，由鋼板制成，表面經過特殊噴涂，具有抗腐蝕、防銹、耐高溫等特性。導軌的作用是引導門體開閉，以保證擋板門的穩定性。雙百葉窗由上下兩層構成，它們之間形成許多小格子，可以反射煙氣。加強筋的作用是加強門體的結構強度，保障其使用壽命。密封條則用于擋板門的密封，以確保零滲透率的效果。
擋板門工作原理
脫硫煙氣的工作原理主要分為開啟和關閉兩個過程。在開啟過程中，先將門體從導軌上下滑動，將擋板門完全打開。雙百葉窗式脫硫擋板門一般由擋板門和雙百葉窗組成，在關閉過程中，雙百葉窗會縮回，然后門體會從導軌上滑下來，直至完全關閉。
在關閉的過程中，雙百葉窗會與煙道墻進行緊密貼合，從而實現零滲透率的效果。而在打開的過程中，雙百葉窗展開，不會影響煙氣的正常排放。通過這種方式，可以實現對煙道的隔離和關閉，方便脫硫煙氣擋板門設備的檢修和維護。
設計脫硫煙氣擋板門的原則要求
設計煙氣擋板門的原則要求進、出口煙氣擋板門分別安裝在FGD系統的進口和出口煙道內，均由雙層煙氣擋板門組成，當關閉FGD系統煙道時，雙層煙氣擋板門之間連接密封空氣，防止煙氣泄漏到FGD內，以保證FGD系統內的防腐襯膠等不受破壞。旁路擋板門安裝在鍋爐砼水平煙道內，當FGD系統運行時，旁路擋板門關閉，這時旁路雙層擋板門間連接密封空氣。旁路煙氣擋板門的開啟可確保鍋爐的正常運行并保護FGD系統的設備安全。
