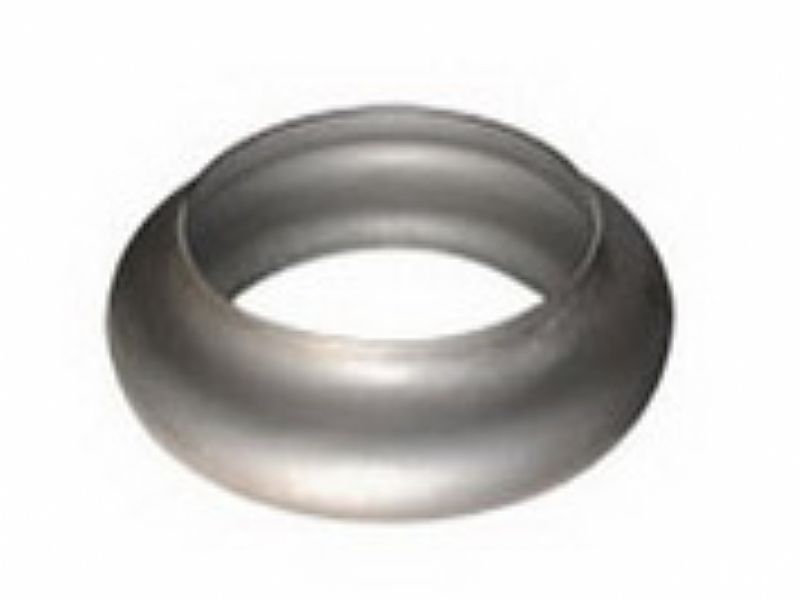

三維球型（軸向）補償器

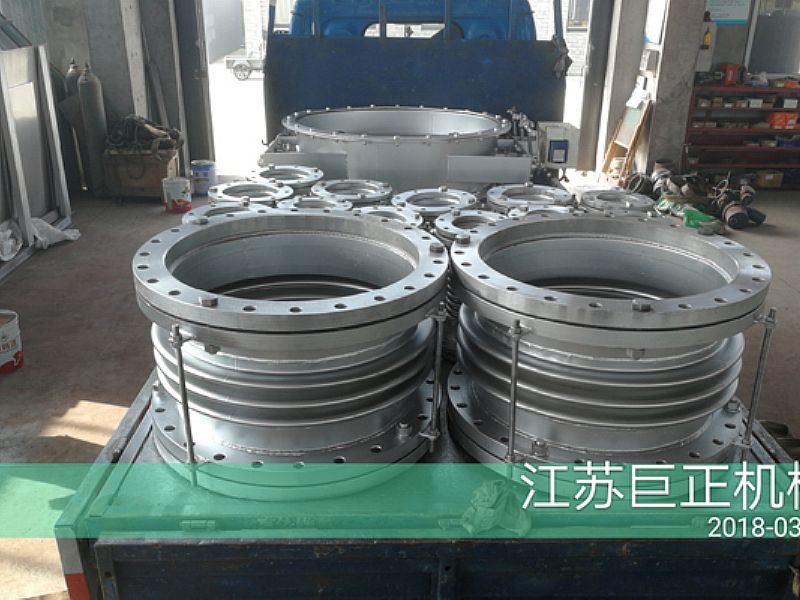

三維球型（軸向）補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。

三維球型補償器利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。

　　軸向型波紋補償器為了防止管道受熱受冷后上下左右移動。要在管路上設置固定支架，以保證管道的總體位置不變。另一方面管道受熱受冷后產生的應力遠遠超過鋼管、接頭等配件的容許應力，要想阻止管道的伸縮，任何固定支架和構筑物都是無能為力的，只有選用適當的補償裝置，消除應力，才能確保管道系統的安全運行。

公稱通徑 DN (mm)	補償量 △X (mm)	徑向尺寸上限 D (mm)	摩擦阻力 FX(K·N)	產品長度上限 L (mm)	接口端口尺寸 d×s (mm)	產品重量 (Kg/臺)	適用范圍
公稱通徑 DN (mm)	補償量 △X (mm)	徑向尺寸上限 D (mm)	1.6MPa	產品長度上限 L (mm)	接口端口尺寸 d×s (mm)	產品重量 (Kg/臺)	適用范圍
50	200	87	1.7	600	57×5	18	適用于介質溫度在 115 以下的一次性補償直埋敷設供水供熱系統管網
65	200	104	2.1	625	73×5	30
80	200	120	2.4	625	89×5	34
100	200	145	3.7	720	108×6	49
125	200	170	6.6	720	133×6	60
150	200	190	7.3	720	159×6	70
200	250	257	9.2	800	219×8	105
250	250	135	13.8	800	273×10	136
300	250	370	17.8	850	325×10	155
350	250	420	23.7	850	377×10	180
400	250	470	29.1	850	426×10	190
450	250	525	33.2	850	478×10	215
500	300	575	37.9	960	529×12	255
600	300	680	40.8	960	630×12	315
700	300	775	43.5	960	720×12	385
800	300	880	49.8	980	820×14	465
900	300	1000	53.7	980	920×14	547
1000	300	1100	59.7	980	1020×16	640
1100	300	1220	72.2	980	1120×16	770
1200	300	1320	83.7	980	1220×16	930
1400	300	1520	102.5	1000	1420×18	1200
1600	300	1720	137.7	1000	1620×18	1508
1800	300	1920	174.8	1000	1820×18	1865
