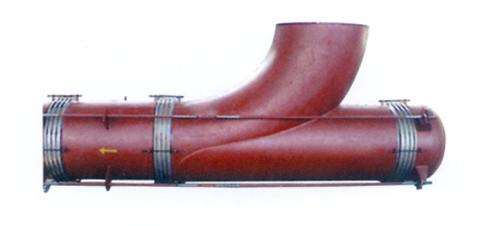

大型曲管壓力平衡波紋膨脹節
大型曲管壓力平衡波紋膨脹節
曲管壓力平衡型膨脹節的前部(通道端)有兩個工作波紋管,可以吸收來自彎管段產生的橫向位移;后部(平衡端)有一個平衡波紋管,曲管壓力平衡型波紋管可以吸收來自直管段的軸向位移。當彎管段產生橫向位移時,大拉桿上球螺母繞球面墊圈轉動,同時大拉桿承受內壓的推力,因此膨脹節常用于泵、罐、壓縮機、汽輪機出口處，以減少對上述設備的作用力。
曲管壓力平衡型膨脹節安裝使用注意事項：
1、曲管壓力平衡型膨脹節內襯筒方向應與介質流向一致(膨脹節上有流向標志)；
2、現場安裝完后,須拆除曲管壓力平衡型波紋管小拉桿；
3、為了減少支座受力,產品在安裝時可進行”預變形”.軸向即可預拉或預壓;橫向即進行冷緊,冷緊是取實際補償量的一半即1/2Y,在橫向變形的反方向進行冷緊。
